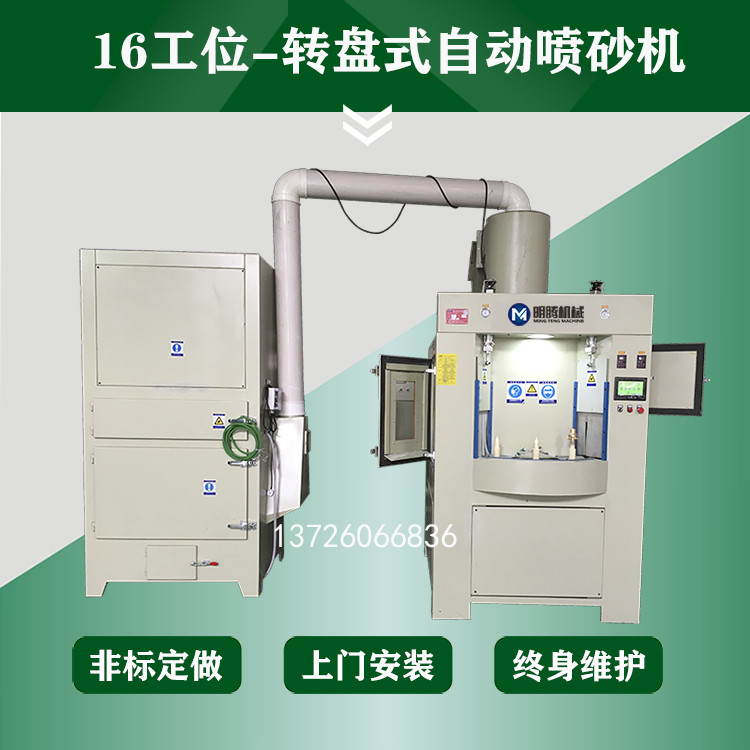

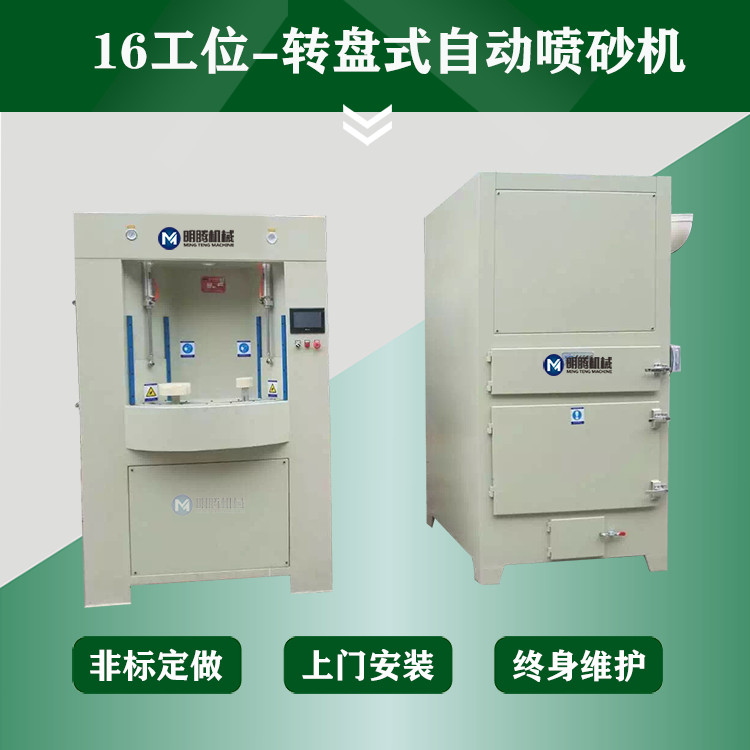

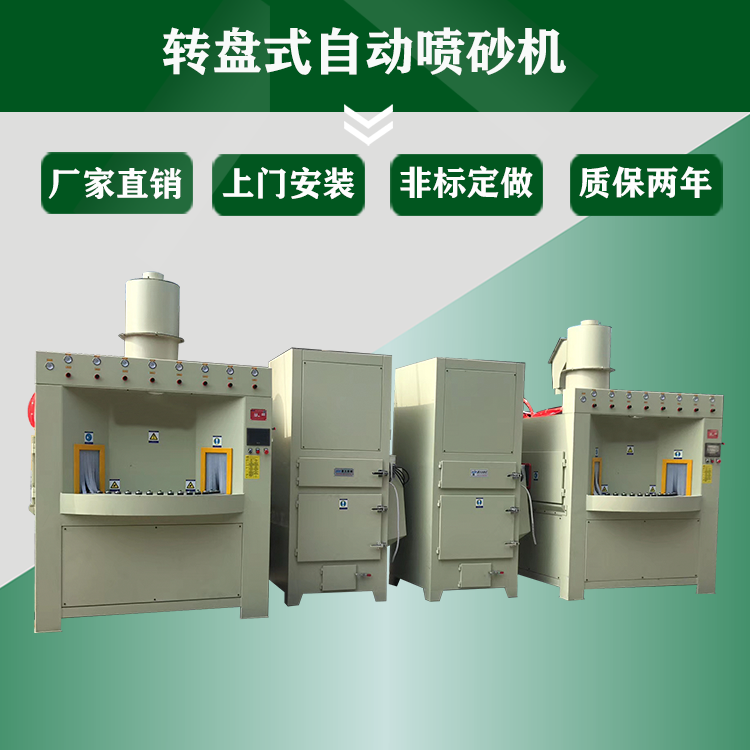

喷砂机主要结构：

1、主机外壳：

采用2.5mm厚钢板焊接而成，表面喷漆。

喷主机外形尺寸：1600mm（长）*1800mm（宽）*1800mm（高）

除尘箱外形尺寸：1000mm（长）*1000mm（宽）*1900mm（高）

大转盘大小：Ø1200mm上置16只喷砂小工位；

喷砂枪：2组共8只（摇摆速度可变频调速，角度可360°任意调节);

2、喷枪摆动装置:

喷枪摆动采用连杆摆动机构，喷枪作角度摆动，

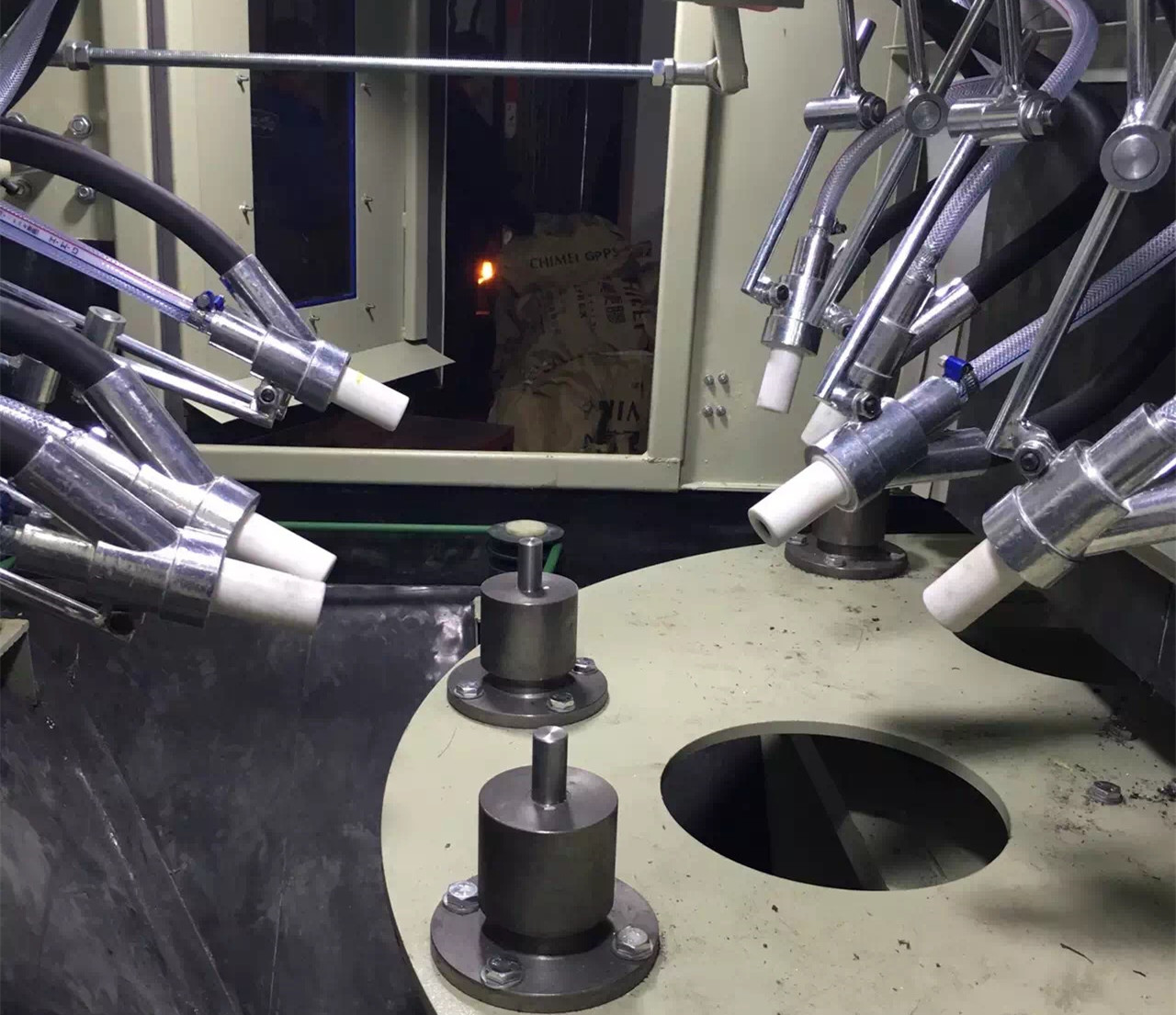

3、喷枪组：

本机配置8支喷枪，每4只喷枪一组。

4、除尘系统：

本机配置一台4只滤芯除尘箱，外形尺寸：1600mm×1800mm×1800mm。高效滤芯φ320×600，共4件。高效滤芯进行除尘处理，净化效果符合国家环保标准。
